ЦЕНТРАТОРЫ С НЕПОДВИЖНЫМИ ПЛАСТИНКАМИ

Центраторы с неподвижными пластинками типа UZTEL используются как для насоснокомпрессорных труб, так и для обсадных труб. Они снижают трение скольжение внутри отклонённых отверстий таким образом, чтоб обеспечить практически 100% концентричность при вводе в обсадные трубы.

Колонка концентрических обсадных труб облегчает крепление пакеров, повторнрой цементации и цементации к поверхности в случае хранения скважины.

Центраторы с неподвижными пластинками типа UZTEL, имею следующие выгоды:

конструктивное решение без сварок устраняет слабые места;
специальные стопорные штифты закрепляют пластинки в кольцах;
разнообразный диапазон пластинок.
"U" образная конструкция пластинки позволяет хороший переход бурового раствора.
ввиду снижения цены, их транспортировку можно осуществлять в разборном положении.

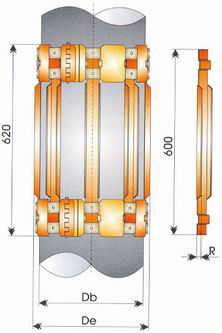

Высота пластинок
тип пластинки		R13.5	R18	R23	R26	R31	R36	R40	R45	R61	R80
R	Дюймы	0.532	0.709	0.906	1.024	1.220	1.417	1.575	1.772	2.402	3.150
R	мм.	13.5	18	23	26	31	36	40	45	61	80

Центраторы с подвижными пластинками для обсадных труб
Размер обсадной трубы		Тип пластинки	Наружный диаметр не более
дюйм	мм.	Тип пластинки	дюйм	мм.
4.1/2	114	R13.5	5.629	143
		R18	5.984	152
		R23	6.377	162
		R26	6.614	168
		R31	7.007	178
		R36	7.401	188
		R40	7.716	196
		R45	8.110	206
		R61	9.370	238
		R80	10.866	276
5	127	R13.5	6.141	156
		R18	6.496	165
		R23	6.889	175
		R26	7.125	181
		R31	7.519	191
		R36	7.913	201
		R40	8.228	209
		R45	8.622	219
		R61	9.881	251
		R80	11.377	289
5.1/2	140	R13.5	6.653	169
		R18	7.007	178
		R23	7.401	188
		R26	7.637	194
		R31	8.031	204
		R36	8.425	214
		R40	8.740	222
		R45	9.133	232
		R61	10.393	264
		R80	11.889	302
6.5/8	168	R13.5	7.755	197
		R18	8.110	206
		R23	8.503	216
		R26	8.740	222
		R31	9.133	232
		R36	9.527	242
		R40	9.842	250
		R45	10.236	260
		R61	11.496	292
		R80	12.992	330
7	178	R13.5	8.149	207
		R18	8.503	216
		R23	8.897	226
		R26	9.133	232
		R31	9.527	242
		R36	9.921	252
		R40	10.236	260
		R45	10.629	270
		R61	11.889	302
		R80	13.385	340
7.5/8	194	R13.5	8.779	223
		R18	9.133	232
		R23	9.527	242
		R26	9.763	248
		R31	10.157	258
		R36	10.551	268
		R40	10.866	276
		R45	11.259	286
		R61	12.519	318
		R80	14.015	356
8.5/8	219	R13.5	9.763	248
		R18	10.118	257
		R23	10.511	267
		R26	10.748	273
		R31	11.141	283
		R36	11.535	293
		R40	11.850	301
		R45	12.244	311
		R61	13.503	343
		R80	15.000	381
9.5/8	245	R13.5	10.787	274
		R18	11.141	283
		R23	11.535	293
		R26	11.771	299
		R31	12.165	309
		R36	12.559	319
		R40	12.874	327
		R45	13.267	337
		R61	14.527	369
		R80	16.023	407
10.3/4	273	R13.5	11.889	302
		R18	12.244	311
		R23	12.637	321
		R26	12.874	327
		R31	13.267	337
		R36	13.661	347
		R40	13.976	355
		R45	14.370	365
		R61	15.629	397
		R80	17.125	435
11.3/4	299	R13.5	12.913	328
		R18	13.267	337
		R23	13.661	347
		R26	13.897	353
		R31	14.291	363
		R36	14.685	373
		R40	15.000	381
		R45	15.393	391
		R61	16.653	423
		R80	18.149	461
13.3/8	340	R13.5	14.566	370
		R18	14.921	379
		R23	15.314	389
		R26	15.551	395
		R31	15.944	405
		R36	16.338	415
		R40	16.653	423
		R45	17.047	433
		R61	18.307	465
		R80	19.803	503
16	406	R13.5	17.204	437
		R18	17.559	446
		R23	17.952	456
		R26	18.188	462
		R31	18.582	472
		R36	18.976	482
		R40	19.291	490
		R45	19.685	500
		R61	20.944	532
		R80	22.440	570
18.5/8	473	R13.5	19.881	505
		R18	20.236	514
		R23	20.629	524
		R26	20.866	530
		R31	21.259	540
		R36	21.653	550
		R40	21.968	558
		R45	22.362	568
		R61	23.622	600
		R80	25.118	638
20	508	R13.5	21.062	535
		R18	21.417	544
		R23	21.811	554
		R26	22.047	560
		R31	22.440	570
		R36	22.834	580
		R40	23.149	588
		R45	23.543	598
		R61	24.803	630
		R80	26.299	668
