ЦЕНТРАТОРЫ
С ПОДВИЖНЫМИ ПЛАСТИНКАМИ ДЛЯ ОБСАДНЫХ ТРУБ |
|
В

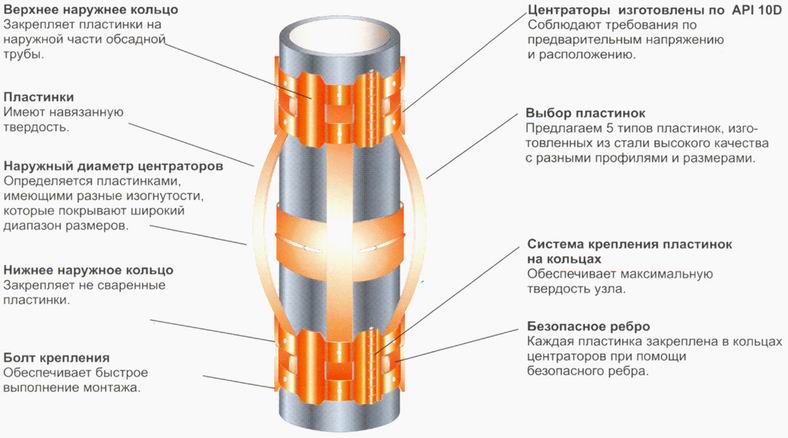

результате производственных испытаний были спроектированы и изготовлены усовершенствованные
несварные центраторы. Новое поколение центраторов предназначено для работы в самых
трудных рабочих условиях и соответствуют требованиям API 10D. Испытания на сжатие
обеспечивают использование центраторов при применении больших усилий. Рисунок
справа показывает, что повреждённый центратор остаётся работоспособным. |
|
|
|
|
|
Высота
пластинок |
тип
пластинки |
24С |
32С |
38С |
55С |
76С |
Дюймы |
0.945 |
1.260 |
1.496 |
2.165 |
2.992 |
мм. |
24 |
32 |
38 |
55 |
76 |
|
|
|
|
Центраторы
с подвижными пластинками для обсадных труб |
Размер
обс.труб |
Тип
пластинки |
Наружный
диаметр не более |
Наружный
диаметр сжатый, не менее |
дюйм |
мм. |
дюйм |
мм. |
дюйм |
мм. |
4.1/2 |
114 |
24С |
6.456 |
164 |
5.385 |
136.8 |
32С |
7.086 |
180 |
6.015 |
152.8 |
38С |
7.559 |
192 |
6.488 |
164.8 |
55С |
8.897 |
226 |
7.826 |
198.8 |
76С |
10.551 |
268 |
9.480 |
240.8 |
5 |
127 |
24С |
6.968 |
177 |
5.897 |
149.8 |
32С |
7.598 |
193 |
6.527 |
165.8 |
38С |
8.070 |
205 |
7.000 |
177.8 |
55С |
9.409 |
239 |
8.338 |
211.8 |
76С |
11.062 |
281 |
9.992 |
253.8 |
5.1/2 |
140 |
24С |
7.480 |
190 |
6.409 |
162.8 |
32С |
8.110 |
206 |
7.039 |
178.8 |
38С |
8.582 |
218 |
7.511 |
190.8 |
55С |
9.921 |
252 |
8.850 |
224.8 |
76С |
11.574 |
294 |
10.503 |
266.8 |
6.5/8 |
168 |
24С |
8.582 |
218 |
7.511 |
190.8 |
32С |
9.212 |
234 |
8.141 |
206.8 |
38С |
9.685 |
246 |
8.614 |
218.8 |
55С |
11.023 |
280 |
9.952 |
252.8 |
76С |
12.677 |
322 |
11.606 |
294.8 |
7 |
178 |
24С |
8.976 |
228 |
7.905 |
200.8 |
32С |
9.606 |
244 |
8.535 |
216.8 |
38С |
10.078 |
256 |
9.007 |
228.8 |
55С |
11.417 |
290 |
10.346 |
262.8 |
76С |
13.070 |
332 |
12.000 |
304.8 |
7.5/8 |
194 |
24С |
9.606 |
244 |
8.535 |
216.8 |
32С |
10.236 |
260 |
9.165 |
232.8 |
38С |
10.708 |
272 |
9.637 |
244.8 |
55С |
12.047 |
306 |
10.976 |
278.8 |
76С |
13.700 |
348 |
12.629 |
320.8 |
8.5/8 |
219 |
24С |
10.511 |
267 |
9.440 |
239.8 |
32С |
11.141 |
283 |
10.070 |
255.8 |
38С |
11.614 |
295 |
10.543 |
267.8 |
55С |
12.952 |
329 |
11.881 |
301.8 |
76С |
14.606 |
371 |
15.535 |
343.8 |
9.5/8 |
245 |
24С |
11.496 |
292 |
10.425 |
264.8 |
32С |
12.244 |
311 |
11.173 |
283.8 |
38С |
12.598 |
320 |
11.527 |
292.8 |
55С |
13.937 |
354 |
12.511 |
317.8 |
76С |
15.590 |
396 |
14.519 |
368.8 |
10.3/4 |
273 |
24С |
12.637 |
321 |
11.566 |
293.8 |
32С |
13.267 |
337 |
12.196 |
309.8 |
38С |
13.740 |
349 |
12.669 |
321.8 |
55С |
15.078 |
383 |
14.007 |
355.8 |
76С |
16.732 |
425 |
15.661 |
397.8 |
11.3/4 |
299 |
24С |
13.622 |
346 |
12.551 |
318.8 |
32С |
14.251 |
362 |
13.181 |
334.8 |
38С |
14.763 |
375 |
13.692 |
347.8 |
55С |
16.062 |
408 |
14.992 |
380.8 |
76С |
17.716 |
450 |
16.645 |
422.8 |
13.3/8 |
340 |
24С |
15.275 |
388 |
14.204 |
360.8 |
32С |
15.905 |
404 |
13.834 |
376.8 |
38С |
16.377 |
416 |
15.307 |
388.8 |
55С |
17.716 |
450 |
16.645 |
422.8 |
76С |
19.370 |
492 |
18.299 |
464.8 |
16 |
406 |
24С |
17.874 |
454 |
16.803 |
426.8 |
32С |
18.503 |
470 |
17.433 |
442.8 |
38С |
18.976 |
482 |
17.905 |
454.8 |
55С |
20.314 |
516 |
19.244 |
488.8 |
76С |
21.968 |
558 |
20.987 |
530.8 |
18.5/8 |
473 |
24С |
20.511 |
521 |
19.440 |
493.8 |
32С |
21.141 |
537 |
20.070 |
509.8 |
38С |
21.614 |
549 |
20.543 |
521.8 |
55С |
22.952 |
583 |
21.881 |
555.8 |
76С |
24.606 |
625 |
23.535 |
597.8 |
20 |
508 |
24С |
21.889 |
556 |
20.811 |
528.8 |
32С |
22.559 |
573 |
21.488 |
545.8 |
38С |
23.031 |
585 |
21.960 |
557.8 |
55С |
24.370 |
619 |
23.299 |
591.8 |
76С |
26.023 |
661 |
24.952 |
633.8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
