УНБ-600
НАСОС БУРОВОЙ ДВУХПОРШНЕВОЙ (Сборочные единицы и детали)
Каталог предназначен для составления заявок на запасные части, необходимые при техническом обслуживании и ремонте буровых насосов У8-6МА2, УНБ-600 и трёх приспособлений.
|
КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ |
|||||
Рисунок |
Позиция |
Обозначение |
Наименование |
В
какую сборочную единицу входит |
Количество
на одну сборочную единицу |
| 10 |
1 |
4066.53.514 |
Шток
ползуна |
4066.53.511СБ |
1 |
1 |
4066.53.514
|
Шток
ползуна |
4066.53.512СБ |
1 |
|
2 |
4045.53.73 |
Прокладка,
6-0,25 |
4066.53.511СБ |
5 |
|
2 |
4045.53.73 |
Прокладка,
6-0,25 |
4066.53.512СБ |
5 |
|
3 |
4045.53.77
|
Труба
14x1-20 |
4066.53.511СБ |
1 |
|
3 |
4045.53.77
|
Труба
14x1-20 |
4066.53.512СБ |
1 |
|
4 |
4045.53.867
|
Накладка |
4066.53.511СБ |
2 |
|
4 |
4045.53.867
|
Накладка |
4066.53.512СБ |
2 |
|
5 |
4045.53.74 |
Прокладка,
Б=0,1 |
4066.53.511СБ |
5 |
|
5 |
4045.53.74 |
Прокладка,
Б=0,1 |
4066.53.512СБ |
5 |
|
6 |
4066.53.801-1
|
Ползун |
4066.53.511СБ |
1 |
|
6 |
4066.53.801-1
|
Ползун |
4066.53.512СБ |
1 |
|
7 |
ГОСТ
7798-70 |
Болт
М16Х40 |
4066.53.511СБ |
8 |
|
7 |
ГОСТ
7798-70 |
Болт
М16Х40 |
4066.53.512СБ |
8 |
|
8 |
ГОСТ
2182-74 |
Проволока
1,6-0-4, L=2250 mm |
4066.53.511СБ |
1 |
|
8 |
ГОСТ
3282-74 |
Проволока
1,6-0-4, L=2250 mm |
4066.53.512СБ |
1 |
|
9 |
4045.53.68-1 |
Заслонка |
4066.53.511СБ |
1 |
|
9 |
4045.53.68-1 |
Заслонка |
4066.53.512СБ |
1 |
|
10 |
ГОСТ
7798-70 |
Болты:
М8Х16 |
4066.53.511СБ |
3 |
|
10 |
ГОСТ
7798-70 |
М8Х16
|
4066.53.512СБ |
3 |
|
11 |
ГОСТ
7798-70 |
М30Х65 |
4066.53.511СБ |
4 |
|
11 |
ГОСТ
7798-70 |
М30Х65 |
4066.53.512СБ |
4 |
|
12 |
4045.53,868 |
Планка |
4066.53.511СБ |
1 |
|
12 |
4045.53,868 |
Планка |
4066.53.512СБ |
1 |
|
13 |
4045.53.76 |
Палец |
4066.53.511СБ |
1 |
|
13 |
4045.53.76 |
Палец |
4066.53.512СБ |
1 |
|
14 |
4045.53.866 |
Шплинт |
4066.53.511СБ |
1 |
|
14 |
4045.53.866 |
Шплинт |
4066.53.512СБ |
1 |
|
15 |
4066.53.515 |
Гайка
М100Х4 |
4066.53.511СБ |
1 |
|
15 |
4066.53.515 |
Гайка
М100Х4 |
4066.53.512СБ |
1 |
|
16 |
4066.53.512СБ |
Шатун
с ползуном (правый) |
4066.53.510СБ |
1 |
|
17 |
4066.53.511СБ |
Шатун
с ползуном (левый) |
4066.53.510СБ |
1 |
|
11 |
1 |
4045.53.24-2 |
Лоток |
4045.53.861СБ |
1 |
1 |
4045.53.24-2 |
Лоток |
4045.53.862СБ |
1 |
|
2 |
4045.53.07-2 |
Болт
М24 |
4045.53.861СБ |
24 |
|
2 |
4045.53.07-2 |
Болт
М24 |
4045.53.862СБ |
24 |
|
3 |
4045.53.41 |
Шайба |
4045.53.861СБ |
24 |
|
3 |
4045.53.41 |
Шайба |
4045.53.862СБ |
24 |
|
4 |
4045.53.08-2 |
Шайба
упорная |
4045.53.510СБ |
2 |
|
5 |
4045.53.06-4 |
Упорное
кольцо |
4045.53.861СБ |
1 |
|
5 |
4045.53.06-4 |
Упорное
кольцо |
4045.53.862СБ |
1 |
|
6 |
4045.53.03-3 |
Прокладки:
q=1 |
4045.53.861СБ |
12 |
|
6 |
4045.53.04-3 |
q=0.5 |
4045.53.861СБ |
6 |
|
6 |
4045.53.05-3 |
q=0.1
|
4045.53.861СБ |
30 |
|
6 |
4045.53.144-2 |
q=3 |
4045.53.861СБ |
6 |
|
6 |
4045.53.03-3 |
q=1
|
4045.53.862СБ |
12 |
|
6 |
4045.53.04-3 |
q=0.5 |
4045.53.862СБ |
6 |
|
6 |
4045.53.05-3 |
q=0.1 |
4045.53.862СБ |
30 |
|
6 |
4045.53.144-2 |
q=3 |
4045.53.862СБ |
6 |
|
7 |
Роликоподшипник
конический одно- рядный № 10079/710 |
4045.53.861СБ |
2 |
||
7 |
Роликоподшипник
конический одно- рядный № 10079/710 |
4045.53.862СБ |
2 |
||
8 |
4045.53.64-4 |
Шатун
левый |
4045.53.864СБ |
1 |
|
9 |
4045.53.02-ЗСБ |
Эксцентрик
с валом |
4066.53.510СБ |
1 |
|
10 |
4045.53.65-4 |
Шатун
правый |
4045.53.865СБ |
1 |
|
11 |
4045.53.66-1 |
Втулка |
4045.53.864СБ |
1 |
|
11 |
4045.53.66-1 |
Втулка |
4045.53.865СБ |
1 |
|
12 |
4045.53.29-2 |
БОЛТ
М20Х50 |
4066.53.510СБ |
24 |
|
13 |
ГОСТ
3282-74 |
Проволока
1,6-0-4, L=6000 mm |
4066.53.510СБ |
1 |
|
14 |
4066.53.719 |
Крышка |
4066.53.510СБ |
2 |
|
15 |
4045.53.18 |
Кольцо
0 526,5x5,8 |
4066.53.510СБ |
2 |
|
16 |
4045.53.09-1 |
Болт
М20Х-40 |
4066.53.510СБ |
12 |
|
17 |
4045.53.17-2 |
Шайба
упорная |
4066.53.510СБ |
2 |
|
18 |
4045.53.13-2 |
Прокладки:
q=1 |
4066.53.510СБ |
48 |
|
18 |
4045.53.14-2 |
q=0.5 |
4066.53.510СБ |
12 |
|
18 |
4045.53.15-2 |
q=0.1
|
4066.53.510СБ |
48 |
|
19 |
Роликоподшипник
конический одно- рядный № 7352 |
4066.53.510СБ |
4 |
||
20 |
4045.53.11-3 |
Стакан |
4066.53.510СБ |
2 |
|
21 |
4045.53.12 |
Кольцо
0 606,5X5,8 |
4066.53.510СБ |
2 |
|
22 |
4045.53.27-1 |
Втулка |
4066.53.510СБ |
1 |
|

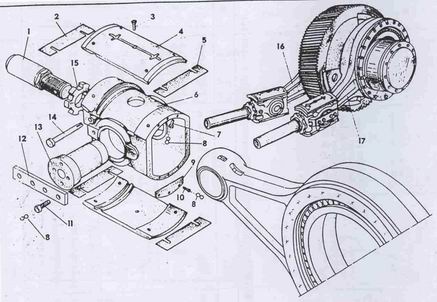

Рисунок
10

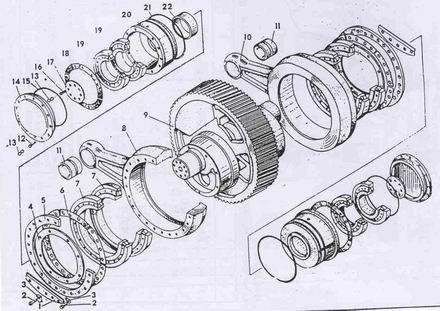

Рисунок
11
