УНБ-600
НАСОС БУРОВОЙ ДВУХПОРШНЕВОЙ (Сборочные единицы и детали)
Каталог предназначен для составления заявок на запасные части, необходимые при техническом обслуживании и ремонте буровых насосов У8-6МА2, УНБ-600 и трёх приспособлений.
|
СТАНИНА |
|||||
Рисунок |
Позиция |
Обозначение |
Наименование |
В
какую сборочную единицу входит |
Количество
на одну сборочную единицу |
| 8 |
1 |
4045.53.131-1 |
Штифт
конический |
4066.53.130-1СБ |
4 |
2 |
ГОСТ
5915-70 |
Гайка
М24 |
4066.53.130-1СБ |
4 |
|
3 |
ГОСТ
5915-70 |
Гайка
М20 |
4066.53.130-1СБ |
7 |
|
4 |
ГОСТ
22034-76 |
Шпилька
М20Х60 |
4066.53.130-1СБ |
7 |
|
5 |
4066.53.413 |
Гайка |
4066.53.130-1СБ |
4 |
|
6 |
4066.53.414 |
Болт |
4066.53.130-1СБ |
4 |
|
7 |
4045.53.138-1 |
Шпилька
М48ХЗ |
4066.53.130-1СБ |
4 |
|
8 |
ГОСТ
6467-79 |
Шнур
4с диам. 5, Л=4500 mm |
4066.53.130-1СБ |
1 |
|
9 |
4045.53.172 |
Шпилька
М76ХЗ |
4066.53.130-1СБ |
4 |
|
10 |
4045.53.154 |
Прокладка |
4066.53.130-1СБ |
4 |
|
11 |
4045.53.155 |
Прокладка |
4066.53.130-1СБ |
4 |
|
12 |
ГОСТ
5915-70 |
Гайка
М20 |
4066.53.130-1СБ |
4 |
|
13 |
ГОСТ
7798-70 |
БолтМ20Х100 |
4066.53.130-1СБ |
4 |
|
14 |
4066.53.133 |
Труба |
4066.53.130-1СБ |
1 |
|
15 |
Прокладка
РП/7П.9.МКГ |
4066.53.130-1СБ |
1 |
||
16 |
4066.53.143 |
Крышка |
4066.53.130-1СБ |
1 |
|
17 |
ГОСТ
7798-70 |
Болт
М30Х120 |
4066.53.130-1СБ |
8 |
|
18 |
ГОСТ
5915-70 |
Гайка
МЗО |
4066.53.130-1СБ |
8 |
|
19 |
4066.54.100-1СБ |
Рама |
4066.53.000-1СБ |
1 |
|
20 |
ГОСТ
7798-70 |
Болт
М16Х30 |
4066.53.130-1СБ |
24 |
|
21 |
4045.53.П2-1СБ |
Крышка
люка |
4066.53.130-1СБ |
2 |
|
22 |
4045.53.114-1
|
Прокладка |
4066.53.130-1СБ |
2 |
|
23 |
4066.53.134 |
Корпус
станины |
4066.53.130-1СБ |
1 |
|
24 |
4066.53.001 |
Табличка
(русский текст) |
4066.53.000-1СБ |
1 |
|
24 |
4066:53.002
|
Табличка,
(русский текст экспорт) |
4066.53.000СБ
|
1 |
|
24 |
4066.53.003 |
Табличка
(немецкий текст) |
4066.53.000СБ
|
1 |
|
24 |
4066.53.004
|
Табличка
(английский текст) |
4066.53.000СБ
|
1 |
|
24 |
4066.53.005 |
Табличка
(французский текст) |
4066.53.000СБ
|
1 |
|
24 |
4066.53.007 |
Табличка
(испанский текст) |
4066.53.000СБ
|
1 |
|
25 |
ГОСТ
17473-80 |
Винт
2МЗ>О6 |
4066.53.000СБ
|
4 |
|
26 |
ГОСТ
7798-70 |
Болт
М6Х16 |
4066.53.130-1СБ
|
12 |
|
27 |
4045.53.151-1
|
Крышка |
4066.53.130-1СБ
|
2 |
|
28 |
4045.53.152-1
|
Прокладка |
4066.53.130-1СБ
|
2 |
|
29 |
ГОСТ
7798-70 |
Болт
MI2X30 |
4066.53.130-1СБ
|
8 |
|
30 |
4045.53.124-3
|
Фланец |
4066.53.130-1СБ
|
2 |
|
31 |
ГОСТ
14896-84 |
Манжета
120x150 |
4066.53.130-1СБ
|
4 |
|
32 |
ГОСТ
22704-77 |
Кольцо
опорное 120X150 |
4066.53.130-1СБ
|
2 |
|
33 |
4045.53.147-1
|
Фланец |
4066.53.130-1СБ
|
2 |
|
34 |
4045.53.123-3 |
Корпус
сальника |
4066.53.130-1СБ
|
2 |
|
35 |
Колпак
20 |
4066.53.160СБ
|
2 |
||
36 |
Гайка
G2-B |
4066.53.160СБ
|
1 |
||
37 |
4066.53.161СБ
|
Подогреватель |
4066.53.160СБ
|
1 |
|
38 |
ГОСТ
9389-75 |
Проволока
П-1,6 1=2550 mm |
4066.53.130-1СБ
|
1 |
|
39 |
4045.53.126-2
|
Болт
М20 |
4066.53.130-1СБ
|
16 |
|
40 |
4045.53.127-1 |
Шайба |
4066.53.130-1СБ
|
8 |
|
41 |
4045.53.105-4 |
Направляющая
нижняя |
4066.53.130-1СБ
|
2 |
|
42 |
4045.53.106-4 |
Направляющая
верхняя |
4066.53.130-1СБ
|
2 |
|
43 |
ГОСТ
7798-70 |
Болт
М12Х45 |
4066.53.130-1СБ
|
8 |
|
9 |
1 |
4045.53.89-1 |
Штуцер |
4066.53.000СБ
|
2 |
2 |
ТавотницаТРГ
#3/8 |
4066.53.000СБ
|
4 |
||
3 |
4045.53.88-1 |
Крышка
|
4066.53.000СБ
|
2 |
|
4 |
4045.53.156
|
Гайки:
М76ХЗ |
4066.53.130-1СБ
|
4 |
|
5 |
4045.53.165
|
М76ХЗ
|
4066.53.130-1СБ
|
4 |
|
6 |
4066.53.138
|
М48ХЗ
|
4066.53.130-1СБ
|
4 |
|
7 |
ГОСТ
5916-70 |
М48ХЗ |
4066.53.130-1СБ
|
4 |
|
8 |
4045.53.107-ЗСБ |
Колпак
вентиляционный |
4066.53.130-1СБ
|
1 |
|
9 |
ГОСТ
7798-70 |
Болт
М12Х20 |
4066.53.130-1СБ
|
18 |
|
10 |
4045.53.110-2 |
Прокладка |
4066.53.130-1СБ
|
1 |
|
11 |
4045.53.092-4
|
Крышка
станины |
4066.53.130-1СБ
|
1 |
|
12 |
03680.00-01 |
Маслоуказатель
жезловый 1-400-230-80 |
4066.53.130-1СБ
|
1 |
|

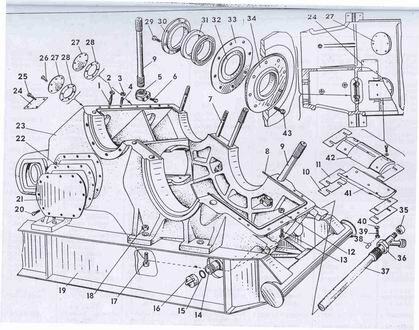

Рисунок
8

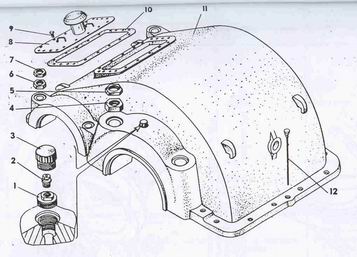

Рисунок
9
