УНБ-600

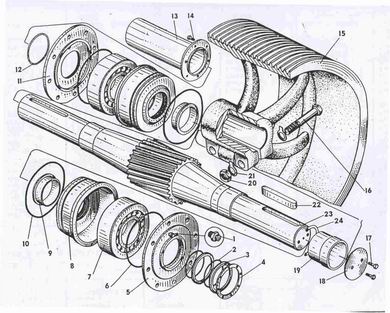

НАСОС БУРОВОЙ ДВУХПОРШНЕВОЙ (Сборочные единицы и детали)
Каталог предназначен для составления заявок на запасные части, необходимые при техническом обслуживании и ремонте буровых насосов У8-6МА2, УНБ-600 и трёх приспособлений.
|
ВАЛ ТРАНСМИССИОННЫЙ |
|||||
Рисунок |
Позиция |
Обозначение |
Наименование |
В
какую сборочную единицу входит |
Количество
на одну сборочную единицу |
|
7 |
1 |
Тавотница
ТРГ R3/8 |
4066.53.000СБ |
2 |
|
2 |
ГОСТ
9833-73 |
Пружина
200 |
4066.53.000СБ |
2 |
|
3 |
Манжета
НР200 |
4066.53.000СБ |
2 |
||
4 |
4045.53.34-2
|
Фланец
|
4066.53.000СБ |
1 |
|
5 |
4045.53.50-3 |
Крышка
сквозная |
4066.53.000СБ |
1 |
|
6 |
ГОСТ
9833-73 |
Кольцо
380-395-85-2-2 |
4066.53.000СБ |
2 |
|
7 |
ГОСТ
5721-75 |
Роликоподшипник
радиальный сферический № 3636 |
4066.53.850СБ |
2 |
|
8 |
4045.53.32-2
|
Стакан |
4066.53.850СБ |
2 |
|
9 |
4066.53.853-1 |
Втулка |
4066.53.850СБ |
2 |
|
10 |
4045.53.33 |
Кольцо
диаметр 406,5Х5,8 |
4066.53.850СБ |
2 |
|
11 |
4045.53.56-6 |
Крышка
сквозная |
4066.53.000СБ |
1 |
|
12 |
ГОСТ
9833-73 |
Кольцо |
4066.53.000СБ |
1 |
|
13 |
4045.53.48-6СБ
|
Колпак |
4066.53.000СБ |
1 |
|
| 14 |
ГОСТ
7.798-7.0 |
Болт
ЗМ10Х20 |
4066.53.000СБ |
6 |
|
15 |
4066.53.861
|
Шкивы:
диаметр 1400 |
4066.53.860СБ |
1 |
|
15 |
4066.53.864
|
1700 |
4066.53.865СБ |
1 |
|
15 |
4066.53.862 |
1800 |
4066.53.860-01 |
1 |
|
16 |
4045.53.36-1 |
Болт
М48ХЗ |
4066.53.860СБ |
2 |
|
16 |
4045.53.606 |
Болт
М48ХЗ |
4066.53.860-01 |
2 |
|
16 |
4045.53.606 |
Болт
М48ХЗ |
4066.53.865СБ |
2 |
|
17 |
ГОСТ
7798-70 |
Болт
ЗМ24Х50 |
4066.53.000СБ |
2 |
|
18 |
4045.53.35-1 |
Шайба |
4066.53.000СБ |
1 |
|
19 |
4045.53.38-4 |
Втулка |
4066.53.850СБ |
1 |
|
20 |
4045.53.83 |
Гайка
М48ХЗ |
4066.53.860СБ |
2 |
|
| 20 |
4045.53.83 |
Гайка
М48ХЗ |
4066.53.865СБ |
2 |
|
| 21 |
Шайба
стопорная 50 |
4066.53.860СБ |
4 |
||
21 |
Шайба
стопорная 50 |
4066.53.865СБ |
4 |
||
22 |
ГОСТ
23360-78 |
Шпонка
45X25X360 |
4066.53.000СБ |
1 |
|
23 |
4066.53.854СБ |
Вал-шестерня
с втулками |
4066.53.850СБ |
1 |
|
24 |
ГОСТ
9833-73 |
Кольцо
170-180-58-2-2 |
4066.53.850СБ |
1 |
|
Рисунок
7
