РУЧНОЙ
КЛЮЧ ТИП "C", крутящий момент35000 фут-фунтов (47454 Н-м)

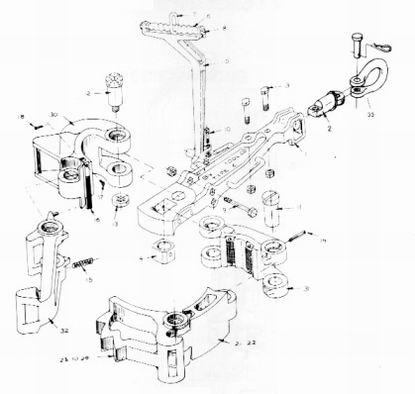

| ИЗОБРАЖЕНИЕ
НА СХЕМЕ |
ОПИСАНИЕ |
КОЛ-ВО |
НОМЕР
ЧЕРТЕЖА |
ВЕС,
ФУНТ./КГ. |
НОМЕР
ПО КАТАЛОГУ BJ © |
| Ключ
в сборе, тип C с малым рычагом челюсти 40.1/2" (1029 мм.) |
75117 |
276
/ 126 |
30117 |
||
| Ключ
с установленной челюстью 2.3/8 - 3.5/8 дюйма (60.3 - 92 мм.) |
75117-1 |
299
/ 136 |
- |
||
| Ключ
с установленной челюстью 2.3/8 - 4.1/2 дюйма (60.3 - 114 мм.) |
75117-2 |
322
/ 146 |
- |
||
| Ключ
с установленной челюстью 2.3/8 - 5.1/4 дюйма (60.3 - 134 мм.) |
75117-3 |
353
/ 161 |
- |
||
| Ключ
с установленной челюстью 2.3/8 - 6.1/2 дюйма (60.3 - 165 мм.) |
75117-4 |
391
/ 178 |
- |
||
| Ключ с установленной челюстью 2.3/8 - 7 дюймов (60.3 - 178 мм.) | 75117-5 |
442
/ 201 |
- |
||
| Ключ с установленной челюстью 2.3/8 - 8.5/8 дюйма (60.3 - 219мм.) | 75117-6 |
532
/ 242 |
- |
||
| Ключ
с установленной челюстью 2.3/8 - 10.3/4 дюйма (60.3 - 273 мм.) |
75117-7 |
- |
|||
|
1 |
Рукоятка в сборе |
75180-1 |
11516-2 |
||
| Рукоятка
40.1/2 дюйма (1029 мм.) |
75180-А |
11516 |
|||
| Рукоятка 30.7/8 дюйма (784 мм.) | 75180-В |
11516 |
|||
| 2 |
Штифт | 1 |
75181 |
4
/ 1.8 |
11517-1 |
3 |
Болт штифта | 1 |
75182 |
0.5
/ 0.23 |
939061-98 |
| 4 |
Гайка крепления рукоятки | 1 |
75183 |
2
/ 0.9 |
11523 |
| Подвеска в сборе | 67264-1 |
44 / 20 |
13264-1 |
||
| 5 |
Подвеска | 1 |
67264 |
38
/ 17.3 |
13264 |
| 6 |
Балансировочный винт | 1 |
67258 |
3
/ 1.4 |
12586 |
| 7 |
Стопорное кольцо | 1 |
67267 |
1
/ 0.45 |
12863 |
| 8 |
Штифт и болт балансировочного вина | 1 |
67266 |
0.5
/ 0.23 |
30321 |
| 9 |
Крепёжный болт | 1 |
67263 |
0.5
/ 0.23 |
30329 |
| 10 |
Регулировочный болт | 1 |
67268 |
0.5
/ 0.23 |
939168-133 |
11 |
Сменный винт | 1 |
75656 |
3
/ 1.4 |
11520-1 |
| 12 |
Крепёжный винт | 4 |
75657 |
3
/ 1.4 |
11521-1 |
| 13 |
Гайка | 4 |
75658 |
0.1
/ 0.05 |
11522 |
| 14 |
Шпилька гайки | 5 |
75659 |
0.1
/ 0.05 |
939667-16 |
| Замок в сборе | |||||
32 |
Замок | 1 |
75699 |
17
/ 8 |
11933-2 |
| 15 |
Пружина замка | 2 |
67429 |
0.1
/ 0.05 |
9561 |
| Короткая челюсть в сборе | 1 |
75802-1 |
30
/ 14 |
11513 |
|
| 31 |
Короткая челюсть | 1 |
75802 |
29
/ 13 |
11513 |
| Длинная челюсть в сборе | 1 |
75801-1 |
65
/ 30 |
11511-1 |
|
| 30 |
Длинная челюсть | 1 |
75801 |
64
/ 29 |
11511 |
| 16 |
Вставка (сухарь) | 80401 |
1
/ 0.46 |
16401-2 |
|
| 17 |
Крепление вставки | 67301-1 |
0.1
/ 0.05 |
17194 |
|
| 18 |
Предохранительная шпилька клина | 67302 |
0.1
/ 0.05 |
939667-77 |
|
19 |
Челюсть замковая 7 - 8.1/2 дюйма (178 - 215.9 мм.) | 1 |
75701-1 |
61
/ 28 |
11941-1 |
20 |
Челюсть
замковая 9.5/8 - 10.3/4 дюйма (245 - 273 мм.) |
1 |
75703-1 |
76
/ 35 |
13799-1 |
21 |
Дополнительная
челюсть (необходима для установки челюстей от 178 до 219 мм.) |
1 |
75702-1 |
29
/ 13 |
11942-1 |
22 |
Дополнительная
челюсть (необходима для установки челюстей от 245 до 273 мм.) |
1 |
75704-1 |
37
/ 17 |
13798-1 |
| 23 |
Челюсть 2.3/8- 3.668 дюйма (60 - 93 мм.) | 1 |
75728-1 |
33
/ 15 |
30728-1 |
| 24 |
Челюсть 2.7/8 - 4.1/4 дюйма (73 - 108 мм.) | 1 |
75727-1 |
34
/ 15 |
30727-1 |
| 25 |
Челюсть 3.1/2 - 5.1/4 дюйма (89 - 134 мм.) | 1 |
75939-4 |
31
/ 14 |
11939-4 |
| 26 |
Челюсть 4.1/2 - 6.1/2 дюйма (114 - 165 мм.) | 1 |
75943-1 |
38
/ 17 |
11940-2 |
27 |
Челюсть
5.1/4 - 7 дюймов (133 - 178 мм.) |
1 |
75940-1 |
51
/ 23 |
11943-1 |
28 |
Челюсть
замковая 7 - 8.5/8 дюйма (178 - 219 мм.) |
1 |
75941-1 |
28
/ 13 |
11941-2 |
| 29 |
Челюсть замковая 9.5/8 - 10.3/4 дюйма (245 - 273 мм.) | 1 |
75799-1 |
39
/ 18 |
13799 |
|
33 |
Серьга в сборе (опция) |
1 |
45711 |
2
/ 0.9 |
