РУЧНОЙ
КЛЮЧ ТИП "В", крутящий момент 55000 фут-фунтов (74570 Н-м)

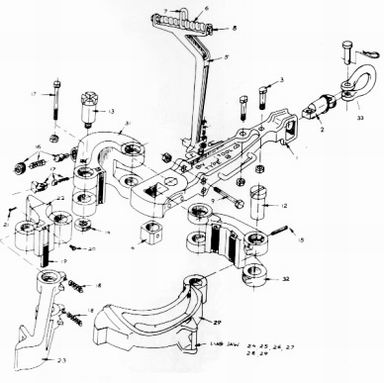

| ИЗОБРАЖЕНИЕ
НА СХЕМЕ |
ОПИСАНИЕ |
КОЛ-ВО |
НОМЕР
ЧЕРТЕЖА |
ВЕС,
ФУНТ./КГ. |
НОМЕР
ПО КАТАЛОГУ BJ © |
| Ключ
в сборе, тип В с малым рычагом челюсти и рукояткой 48" (1219 мм.) |
67114 |
460
/ 209 |
30114 |
||
| Ключ
с уст. челюстью 3.1/2-5 дюйма (88.9-127 мм.) и рукояткой 48" (1219 мм.) |
67114-1 |
496
/ 226 |
- |
||
| Ключ
с уст. челюстью 3.1/2 - 6.3/4 дюйма (88.9 - 172 мм.) и рукояткой 48" (1219
мм.) |
67114-2 |
539
/ 245 |
- |
||
| Ключ с уст. челюстью 3.1/2 - 9 дюйма (88.9 - 229 мм.) и рукояткой 48" (1219 мм.) | 67114-3 |
660
/ 300 |
- |
||
| Ключ с уст. челюстью 3.1/2 - 10.3/4 дюйма (88.9 - 273 мм.) и рукояткой 1219 мм. | 67114-4 |
667
/ 303 |
- |
||
| Ключ с уст. челюстью 3.1/2 - 11.3/4 дюйма (88.9 - 299 мм.) и рукояткой 1219 мм. | 67114-5 |
735
/ 334 |
- |
||
| Ключ с уст. челюстью 3.1/2 - 13.3/8 дюйма (88.9 - 240 мм.) и рукояткой 1219 мм. | 67114-6 |
812
/ 369 |
- |
||
| Рукоятка
в сборе 48" (1219 мм.) |
67265-1 |
130
/ 59 |
- |
||
| Рукоятка в сборе 36" (914 мм.) | 67265-2 |
120
/ 55 |
- |
||
| 1 |
Рукоятка 48" (1219 мм.) | 67265-А |
124
/ 56 |
- |
|
1 |
Рукоятка 36" (914 мм.) | 67265-В |
114
/ 52 |
- |
|
| 2 |
Рукоятка | 67269 |
6
/ 2.7 |
- |
|
3 |
Штифт | 67270 |
1
/ 0.5 |
- |
|
| 4 |
Болт
штифта |
67271 |
3
/ 1.4 |
- |
|
| Подвеска в сборе | 1 |
67264-1 |
44 / 20 |
26782 |
|
| 5 |
Подвеска | 1 |
67264 |
38
/ 17.3 |
26783 |
| 6 |
Балансировочный винт | 1 |
67258 |
3
/ 1.4 |
12586 |
| 7 |
Стопорное кольцо | 1 |
67267 |
1
/ 0.45 |
12863 |
| 8 |
Штифт и болт балансировочного вина | 1 |
67266 |
0.5
/ 0.23 |
939055-576 |
| 9 |
Крепёжный болт | 1 |
67263 |
0.5
/ 0.23 |
940985-8 |
| 10 |
Регулировочный болт | 1 |
67268 |
0.5
/ 0.23 |
939168-133 |
12 |
Сменный винт | 1 |
67494 |
5
/ 2.3 |
11140 |
| 13 |
Крепёжный винт | 4 |
67261 |
5
/ 2.3 |
11141 |
| 14 |
Гайка крепёжного винта | 4 |
67261 |
0.2
/ 0.1 |
11141 |
| 15 |
Гайка сменного винта | 5 |
67243 |
0.1
/ 0.05 |
939667-77 |
| 16 |
Дожимной плунжер в сборе | 1 |
67361-1 |
1
/ 0.46 |
11228 |
| 17 |
Стопр в сборе | 1 |
67364-1 |
1
/ 0.46 |
11139 |
| 18 |
Пружина замка | 2 |
67429 |
0.1
/ 0.05 |
9561 |
| 19 |
Необходимые вставки ключа | 67430 |
1
/ 0.46 |
16402-2 |
|
| 20 |
Крепление вставки | 67301-1 |
0.1
/ 0.05 |
17194 |
|
| 21 |
Предохранительная шпилька - шпилька клина | 67302 |
0.1
/ 0.05 |
939667-16 |
|
22 |
Замок с челюстью в сборе | 1 |
67310-1 |
38
/ 17 |
11195-2 |
| 23 |
Замок в сборе | 1 |
67611 |
31
/ 14 |
11138-1 |
| Короткая челюсть в сборе | 1 |
67701-1 |
49
/ 22 |
11197-1 |
|
| 32 |
Короткая челюсть | 1 |
67701 |
43
/ 20 |
- |
| Длинная челюсть в сборе (для размеров 330 - 533 мм.) | 1 |
67502-1 |
108
/ 49 |
11194-1 |
|
| 31 |
Длинная челюсть | 1 |
45717 |
116
/ 53 |
- |
| 24 |
Челюсть 3.1/2- 5 дюймов (88.9 - 127 мм.) | 1 |
67765-1 |
30
/ 14 |
11765-1 |
| 25 |
Челюсть 4.1/4 - 6.3/4 дюйма (108 - 172 мм.) | 1 |
67196-1 |
43
/ 20 |
11196-3 |
| 26 |
Челюсть 6.5/8 - 9 дюймов (168 - 229 мм.) | 1 |
67195-1 |
61
/ 28 |
11196-2 |
| 27 |
Челюсть 9- 10.3/4 дюйма (229 - 273 мм.) | 1 |
67297-1 |
67
/ 31 |
11297-1 |
28 |
Челюсть 11.3/4 дюйма (299 мм.) | 1 |
67285-1 |
68
/ 31 |
13285-1 |
29 |
Челюсть 13.3/8 дюйма (340 мм.) | 1 |
67592-1 |
77
/ 35 |
24592-1 |
| 33 |
Длинные вставки, 7.1/4" (184 мм.) | 67431 |
2
/ 0.9 |
||
| Серьга в сборе (опция) | 1 |
45711 |
2
/ 0.9 |
