РУЧНОЙ
КЛЮЧ ТИП "АВ", крутящий момент 65000 фут-фунтов (88128 Н-м)

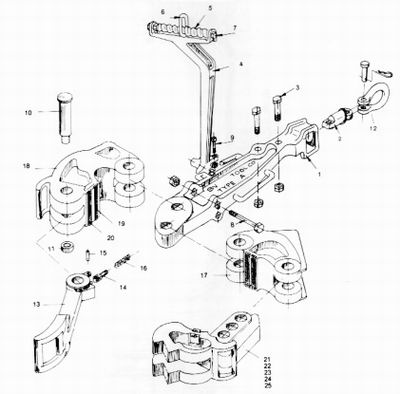

| ИЗОБРАЖЕНИЕ
НА СХЕМЕ |
ОПИСАНИЕ |
КОЛ-ВО |
НОМЕР
ЧЕРТЕЖА |
ВЕС,
ФУНТ./КГ. |
НОМЕР
ПО КАТАЛОГУ BJ © |
| Ключ
в сборе, тип АВ с малым рычагом челюсти |
45801-1 |
412
/ 187 |
30111 |
||
| Ключ
с установленной челюстью 3.1/2 - 8.1/4 дюйма (88.9 - 209.6 мм.) |
45801-2 |
497
/ 226 |
- |
||
| Ключ
с установленной челюстью 3.1/2 - 11.3/4 дюйма (88.9 - 298.5 мм.) |
45801-3 |
621
/ 282 |
- |
||
| Ключ
с установленной челюстью и креплением 3.1/2 - 14.3/8 дюйма (101.6 - 365 мм.) |
45801-4 |
740
/ 336 |
- |
||
| Ключ
с установленной челюстью и креплением 3.1/2 - 17 дюймов (101.6 - 432 мм.) |
45801-5 |
817
/ 371 |
- |
||
|
Рукоятка в сборе |
45700-1 |
140
/ 64 |
25854-1 |
||
| 1 |
Рукоятка |
1 |
45700 |
135
/ 61 |
25854 |
| 2 |
Штифт | 1 |
45701 |
4
/ 1.8 |
- |
| 3 |
Болт штифта | 1 |
45702 |
0.2
/ 0.09 |
- |
| Подвеска в сборе | 1 |
67264-1 |
26782 |
||
| 4 |
Подвеска | 1 |
67264 |
38
/ 17.3 |
26783 |
| 5 |
Балансировочный винт | 1 |
67258 |
3
/ 1.4 |
12586 |
| 6 |
Стопорное кольцо | 1 |
67267 |
1
/ 0.45 |
12863 |
| 7 |
Штифт и болт балансировочного вина | 1 |
67266 |
0.5
/ 0.23 |
939055-576 |
| 8 |
Крепёжный болт | 1 |
67263 |
0.5
/ 0.23 |
940985-8 |
| 9 |
Регулировочный болт | 1 |
67268 |
0.5
/ 0.23 |
939168-133 |
| 10 |
Крепёжный винт | 4 |
45709 |
6
/ 2.7 |
25860 |
| 11 |
Гайка | 4 |
45710 |
0.2
/ 0.1 |
24528 |
| 12 |
Серьга (опция) | 1 |
45711 |
2
/ 0.9 |
- |
| Замок в сборе | 45712-1 |
37
/ 17 |
25853-1 |
||
| 13 |
Замок | 1 |
45712 |
35
/ 16 |
25853 |
| 14 |
Плунжер пружины | 1 |
45713 |
1.5
/ 0.7 |
24526 |
| 15 |
Стопр плунжера пружины | 1 |
45714 |
0.5
/ 0.23 |
24530 |
| 16 |
Пружина замка | 1 |
45715 |
0.1
/ 0.05 |
24525 |
| Короткая челюсть в сборе | 1 |
45716-1 |
52
/ 24 |
30065-2 |
|
| 17 |
Короткая челюсть | 1 |
45716 |
50
/ 23 |
- |
| Длинная челюсть в сборе | 1 |
45717-1 |
119
/ 54 |
30064-1 |
|
| 18 |
Длинная челюсть | 1 |
45717 |
116
/ 53 |
- |
| 19 |
Вставка (сухарь) | 67430 |
1
/ 0.46 |
16402-2 |
|
| 20 |
Крепление вставки | 67301 |
0.1
/ 0.05 |
17194 |
|
| 20А |
Предохранительная шпилька | 67302 |
0.1
/ 0.05 |
939667-77 |
|
| 22 |
Челюсть 3.1/2- 8.1/4 дюйма (88.9 - 209.6 мм.) | 1 |
45718-1 |
85
/ 39 |
30062-2 |
| 23 |
Челюсть 8 - 11.3/4 дюйма (203 - 298.5 мм.) | 1 |
45719-1 |
124
/ 56 |
30066-2 |
| 24 |
Челюсть 11.3/4 - 14.3/8 дюйма (298.5 - 365 мм.) | 1 |
45720-1 |
66
/ 30 |
30067 |
| 25 |
Челюсть 16 - 17 дюйма (406.4 - 431.8 мм.) | 1 |
45721-1 |
77
/ 35 |
30069 |
| 26 |
Дополнительная челюсть (необходима для установки челюстей от 298.5 до 431.8 мм.) | 1 |
45722 |
53
/ 24 |
31068-3 |
27 |
Короткая рукоятка челюсти | 1 |
45725 |
3
/ 1.4 |
- |
28 |
Челюсть усиленная 8 - 11.3/4 дюйма (203 - 298.5 мм.). (опция) | 1 |
45727 |
125
/ 57 |
30707-1 |
| Ключ (опция) | 45726 |
2.5
/ 1.14 |
24747 |
