КЛИНЬЯ
ДЛЯ ОБСАДНЫХ ТРУБ, ТИП "CLX", "CP", 5.1/2" - 30"
(140-762 мм.)
| РАЗМЕР
ТРУБ |
номер
по каталогу |
номер
СБОРКИ |
Вес
комплекта, фунт / кг. |
 |
||
|
КЛИНЬЯ ДЛЯ ОБСАДНЫХ ТРУБ, ТИП "CXL"
|
||||||
| 5.1/2" (140 мм.) | 98700 |
11 |
174
/ 79 |
|||
| 6.5/8" (168 мм.) | 98701 |
12 |
200
/ 91 |
|||
| 7" (178 мм.) | 98702 |
12 |
200
/ 91 |
|||
| 7.5/8"
(194 мм.) |
98703 |
12 |
200
/ 91 |
|||
| 8.5/8" (219 мм.) | 98704 |
13 |
213
/ 97 |
|||
| 9.5/8" (245 мм.) | 98705 |
14 |
226
/ 103 |
|||
| 10.3/4" (273 мм.) | 98706 |
15 |
239
/ 109 |
|||
| 11.3/4" (299 мм.) | 98707 |
17 |
265
/ 121 |
|||
| 13.3/8" (340 мм.) | 98708 |
18 |
278
/ 126 |
|||
| 16" (406 мм.) | 98709 |
21 |
317
/ 144 |
|||
| 18.5/8" (473 мм.) | 98720 |
25 |
396
/ 180 |
|||
| 20" (508 мм.) | 98721 |
26 |
382
/ 174 |
|||
| КЛИНЬЯ ДЛЯ НАПРАВЛЯЮЩИХ ТРУБ (кондуктора), ТИП "СР" | ||||||
| 24" (610 мм.) | 99725 |
13 |
276
/ 126 |
|||
| 26" (660 мм.) | 99726 |
14 |
296
/ 135 |
|||
| 30" (762 мм.) | 99727 |
16 |
319
/ 146 |
|||

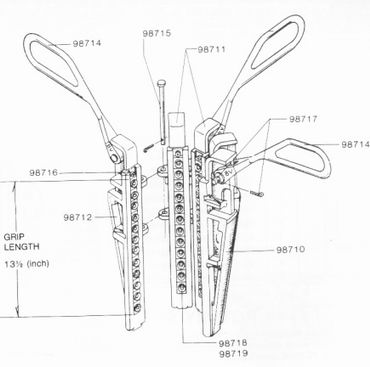

| ПЕРЕЧЕНЬ
КОМПЛЕКТУЮЩИХ
|
НОМЕР
ПО КАТАЛОГУ |
ВЕС,
ФУНТ/КГ. |
||||
| Левый
клин |
98710 |
13
/ 5.9 |
||||
| Центральный
клин |
98711 |
13
/ 5.9 |
||||
| Правый
клин |
98712 |
13
/ 5.9 |
||||
| Центральная,
правая/левая рукоятка |
98714 |
3.5
/ 1.6 |
||||
| Шпилька
соединения клинов |
98715 |
0.7
/ 0.32 |
||||
| Болт
крепления клина с рукояткой |
98716 |
0.2
/ 0.09 |
||||
| Фиксатор крепления сухарей | 98717 |
0.4
/ 0.18 |
||||
| РАЗМЕР
ТРУБ |
стандартные
плашки, № по каталогу |
номер
комплекта |
круглые
плашки, № по каталогу |
номер
комплекта |
ВЕС,
ФУНТ/КГ. |
|
| 6.5/8" (168 мм.) | 98719-20 |
36 |
2628 |
144 |
36
/ 16.4 |
|
| 7" (178 мм.) | 98719-02 |
36 |
2619 |
144 |
36
/ 16.4 |
|
| 7.5/8" (194 мм.) | 98719-03 |
36 |
2630 |
144 |
24
/ 11.0 |
|
| 8.5/8" (219 мм.) | 98719-03 |
39 |
3630 |
156 |
36
/ 16.4 |
|
| 9.5/8" (245 мм.) | 98719-03 |
39 |
2630 |
168 |
28
/ 12.7 |
|
| 10.3/4" (273 мм.) | 98719-03 |
45 |
2630 |
180 |
30
/ 13.6 |
|
| 11.3/4" (299 мм.) | 98719-02 |
51 |
2627 |
204 |
51
/ 23.2 |
|
| 13.3/8" (340 мм.) | 98719-03 |
54 |
2630 |
216 |
36
/ 16.4 |
|
| 16" (406 мм.) | 98719-03 |
63 |
2631 |
252 |
43
/ 19.6 |
|
| 18.5/8" (473 мм.) | 98719-02 |
75 |
2626 |
300 |
60
/ 27.3 |
|
| 20" (508 мм.) | 98719-03 |
78 |
2631 |
312 |
52
/ 23.6 |
|
| 24" (610 мм.) | 98719-03 |
39 |
2631 |
360 |
60
/ 27.3 |
|
| 26" (660 мм.) | 98719-03 |
42 |
2631 |
396 |
64
/ 29.1 |
|
| 30" (762 мм.) | 98719-03 |
48 |
2631 |
444 |
72
/ 32.7 |
|
