РУЧНОЙ
КЛЮЧ ТИП "LF", крутящий момент 16000 фут-фунтов (21693 Н-м)

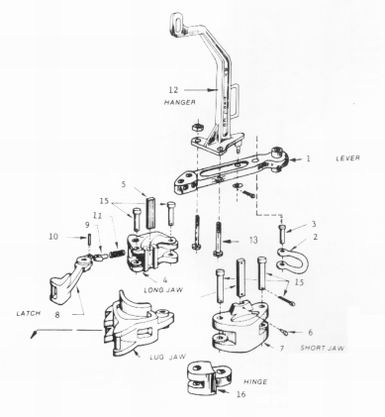

| ИЗОБРАЖЕНИЕ
НА СХЕМЕ |
ОПИСАНИЕ |
НОМЕР
ЧЕРТЕЖА |
ВЕС,
ФУНТ./КГ. |
НОМЕР
ПО КАТАЛОГУ BJ © |
| Ключ
в сборе, тип LF с малой челюстью |
80121 |
107
/ 49 |
30121 |
|
| Ключ
с установленной челюстью 2.3/8 - 3.1/2 дюйма (60.3 - 89мм.) |
80121-1 |
119
/ 54 |
- |
|
| Ключ
с установленной челюстью 2.3/8 - 5.3/8 дюйма (60.3 - 137 мм.) |
80121-2 |
128
/ 58 |
- |
|
| Ключ
с установленной челюстью 2.3/8 - 6.1/4 дюйма (60.3 - 159 мм.) |
80121-3 |
130
/ 59 |
- |
|
| Ключ
с установленной челюстью 2.3/8 - 7.1/4 дюйма (60.3 - 184 мм.) |
80121-4 |
142
/ 65 |
- |
|
| Ключ с установленной челюстью 2.3/8 - 8.5/8 дюйма (60.3 - 219мм.) | 80121-5 |
163
/ 74 |
- |
|
|
Рукоятка в сборе |
80908-1 |
23908-1 |
||
| 1
|
Рукоятка
|
80908 |
31
/ 14 |
23908 |
| 2 |
Штифт крепления серьги | 80928 |
26
/ 12 |
- |
3 |
Гайка штифта | 80929 |
1.5
/ 0.68 |
- |
| Подвеска в сборе | 80916-1 |
20 / 9 |
23916-1 |
|
| 12 |
Подвеска | 80916 |
15
/ 7 |
23916 |
| 13 |
Балансировочный винт | 80918 |
1
/ 0.46 |
30332 |
| 16 |
Крепление челюсти 80931 | 80932 |
10
/ 4.6 |
- |
| 15 |
Крепёжный болт 25.4 мм. | 80921 |
1
/ 0.46 |
23921 |
| Замок в сборе | 80914-1 |
9 / 4 |
23914-1 |
|
8 |
Замок | 80914 |
9
/ 4 |
23914 |
9 |
Плунжер | 80915 |
0.5
/ 0.23 |
23915 |
10 |
Стопр плунжера | 80922 |
0.1
/ 0.05 |
23922 |
| 11 |
Пружина замка | 80920 |
0.1
/ 0.05 |
23920 |
| Короткая челюсть в сборе | 80910-1 |
15
/ 7 |
23910-1 |
|
7 |
Короткая челюсть | 75802 |
29
/ 13 |
11513 |
| 3 |
Крепление вставки | 80194 |
0.1
/ 0.05 |
17194 |
| Длинная челюсть в сборе | 80909-1 |
27
/ 12.3 |
23909-1 |
|
| 4 |
Длинная челюсть | 80909 |
26
/ 12 |
23909 |
| 5 |
Вставка (сухарь) | 80401 |
1
/ 0.46 |
16401-2 |
| 6 |
Крепление вставки | 80194 |
0.1
/ 0.05 |
17194 |
| Челюсть 2.3/8- 3.1/2 дюйма (60 - 89 мм.) | 80911 |
12
/ 5.5 |
23911-1 |
|
| Челюсть 3.1/2 - 5.3/8 дюйма (89 - 136 мм.) | 90812 |
15
/ 7 |
23912-3 |
|
| Челюсть 4.3/4 - 6.1/4 дюйма (120 - 159 мм.) | 80913 |
23913-1 |
||
| Челюсть 5.3/4 - 7.1/4 дюйма (146 - 184 мм.) | 80930 |
35
/ 16 |
25010 |
|
Челюсть
с креплением 7.1/4 - 8.5/8 дюйма (184 - 219 мм.) |
80931-1 |
56
/ 26 |
- |
