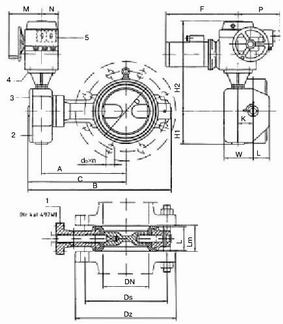

ЗАСЛОНКА ПОВОРОТНАЯ , ТИП 497 (PN 1,0 - 1,6 МРа) С ЭЛЕКТРОПРИВОДОМ MODACT MO (МО)

DN	PN	L	Lm	A	B	C	К	Е	H1	H2	W	D	Or		Do		do		n		d	масса
DN	PN	L	Lm	A	B	C	К	Е	H1	H2	W	D	PN1,0	PN1,6	PN1,0	PN1,6	PN1,0	PN1,6	PN1,0	PN1,6	d	масса
мм.	МПа	мм.																				кг.
80	1,0 1,6	46	48	191	324	237	60	59	138	461	118	117	200		160		18		8		15	40.4
100		53	55	213	359	259	60	59	138	461	118	146	220		180		18		8		15	41.3
125		57	59	238	405	284	60	59	138	461	118	173	250		210		18		8		18	44.3
150		57	59	254	434	300	60	59	138	461	118	206	285		240		22		8		21.3	46.8
200		60	62.5	286	495	332	60	59	138	461	118	272	340		295		22		8	12	21.3	51,5
250	10	69	71.5	344	598	402	85	60	175	478	161	326	395	405	350	355	22	26	12	12	30	71.0
300		79	81.5	367	647	425	85	60	175	478	161	376	445	460	400	410	22	26	12	12	35	84.0
350		78	81	394	726	451	100	54	194	518	186	435	505	520	460	470	22	26	16	16	40	1370
400		102	106	424	796	481	100	54	194	518	186	490	565	580	515	525	26	30	16	16	45	1670
500		127	131	530	860	602	120	69	239	543	210	595	670	715	620	650	26	33	20	20	50	2570
600		154	158	640	1106	745	165	85	303	550	277	710	780	840	725	770	30	36	20	20	63	3530

DN	Привод	Уставка	Мощность для Ру 1,0	Напряжение	F	P	M	N
мм.	Привод	Nm	кВ	Напряжение	мм.
80-125	52030	Уставка 40	0,25	3 х 220/380 V	325	165	200	90
150-200	52030	Уставка 80	0,25		325	165	200	90
250-300	52030	Уставка 125	0,37		325	165	200	90
350-400	52032	Уставка 200	1,1		417	230	240	120
500-600	52032	Уставка 250	1,1		417	230	240	120
