ЗАТВОР ПОВОРОТНЫЙ ДИСКОВЫЙ (ЗАСЛОНКА ПОВОРОТНАЯ) PRS / 497


ПРИМЕНЕНИЕ:

Манжета EPDM: -15 град.С +130 град.С. Общее назначение, вода, отопление и т.п.

Манжета NBR: -10 град.С +80 град.С. Для углеводородов - масло, воздух с содержанием масел и т.п.

При температуре более 120 град.С макс.давление понижается на 12 процентов

ВОЗМОЖНОСТИ УПРАВЛЕНИЯ:

- ручной рычаг

- ручная червячная передача

- электропривод 24 В, 230 В, 380 В

- пневмопривод простого действия и двойного действия




МАНЖЕТА
МОТЫЛЬ
Латунь
Алюминиев. бронза
Чугун с шаровид. графитом
Нерж. 316 L

EPDM

-15 град.С +130 град.С

Ду до 125
-
Ду от 150
Под заказ

NBR

-10 град.С +80 град.С

-
-
-
-

Крутящий момент для управления затвором (Действительно для манжеты EPDM, рабочая среда - вода 20 град.С)
Ду
40
50
65
80
100
125
150
200
250
300
16 Бар
15
20
30
35
60
100
140
240
330
440
10 Бар
10
15
20
25
40
70
110
160
220
300



Ручной рычаг - размеры
Ду
32-150
200
250
300
А
263
396
450
650
Масса
0,3
1,5
2
2,2





 Для Ду 250-300 ручной рычаг до 10 Бар в связи с большим усилием.

Ручная червячная передача - размеры
Ду
32-150
200
250-300
А
104
125
160
В
42
50
73
С
135
107
170
D
72
58
83
E
104
150
185
F
160
200
250
Масса
1,56
1,8
3,3

Ручная червячная передача может комплектоваться концевыми контактами для сигнализации положения

Ду
мм.
32
40
50
65
80
100
125
150
200
250
300
дюйм
1.1/4
1.1/2
2
2.1/2
3
4
5
6
8
10
12

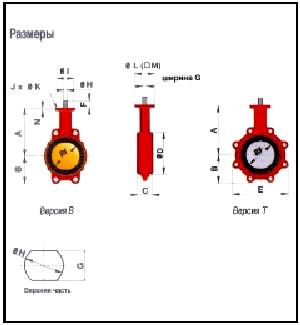

Размеры затвора, мм.
А
136
136
146
153,5
163
172,5
192,5
205
234
270
310
В
54
54
60
66
88
98
112
128
166
202
237
С
33
33
43
46
46
52
56
56
60
68
78
D
78
78
96
113
128
150
184
212
268
320
378
E
108
108
116
128
174
194
220
252
320
380
432
Окончание шпинделя, мм.
F
25
25
25
25
25
25
25
25
25
29
29
G
14
14
14
14
14
14
14
14
17
22
22
H
16
16
16
16
16
16
16
16
22
28
28
Размеры фланца ISO, мм.
J
4
4
4
4
4
4
4
4
4
4
4
K
7
7
7
7
7
7
7
7
9
10,5
10,5
I
50
50
50
50
50
50
50
50
70
102
102
L
70
70
70
70
70
70
70
70
90
125
125
M
-
-
-
-
-
-
-
-
75
105
105
N
8
8
8
8
8
8
8
8
14
17
17
Масса, кг.
Версия В
2,1
2,1
2,7
3,2
3,6
4,6
7
8,2
13,5
22,3
33
Версия Т
2,2
2,2
3,1
3,7
4,6
5,8
8
10
15,5
28,7
40,3
 Фланец ISO
F05
F07
F10
