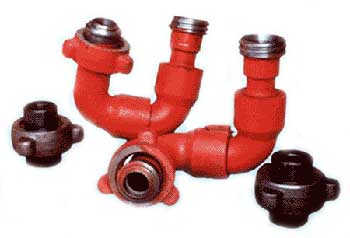

КОЛЕНО ШАРНИРНОЕ |
|
|
Колено
шарнирное предназначено для оборудования временных трубопроводов, с условным проходом
50 мм, при обслуживании комплексов скважин и трасс нефтегазопроводов, с рабочим
давлением 35 и 70 Мпа. Колено состоит из двух угловых элементов, соединенных шарнирно
и элементов крепления колена в рабочую сеть трубопровода. Угловые элементы колена
могут поворачиваться относительно друг друга на 360 градусов.
Присоединение
в сеть осуществляется с помощью специальной трапецеидальной резьбы (O 100 мм,
шаг 12,7 мм) на резьбовом патрубке с одной стороны, с другой стороны - накидной
гайкой на уплотнительном конусе.
|
|
Соединение
угловых элементов и вращение их относительно друг друга осуществляется с помощью
шариков, которые движутся по беговым дорожкам, выполненным в деталях колена. Диаметр
шариков в колене на 35 МПа составляет 9,25 мм, в колене на 70 МПа - 7,0 мм (уменьшение
диаметра шариков с одновременным увеличением их числа обеспечивает повышенную
нагрузочную способность шарнирного соединения). Беговые дорожки цементированы
(глубина цементации не менее 1 мм) и имеют твердость не ниже 54 HRC. Герметичность
шарнирных соединений обеспечивается резиновыми уплотнителями. Угловые элементы,
резьбовой патрубок и уплотнительный конус выполнены из стали 25Л. Накидная гайка
- кованная, выполнена из стали 40, что обеспечивает повышенное число подсоединений
колена. Муфты шарнирных соединений выполнены из стали 20. |
КОЛЕНО
ШАРНИРНОЕ |
Параметры |
3КШ
(КШ-70) |
3КШ
(КШ-32) |
Условный
проход, мм. |
45 |
50 |
Рабочее
давление, МПа |
70 |
142 |
Габаритные
размеры, не более, мм: |
|
длина
ширина
высота |
373
361
170 |
360
340
175 |
Масса, кг |
17,1 |
25,0 |
|
|
|
БЫСТРОРАЗЪЕМНОЕ
СОЕДИНЕНИЕ БРС-2" |
|
|
|
|
Изделие представляет
собой соединенные накидной гайкой гнездо конуса и конус уплотнения с резиновым
кольцом. Отличается от обычных наличием трех рабочих кулачков, что облегчает и
ускоряет обслуживание головки цементировочной. |
|
БЫСТРОРАЗЪЕМНОЕ
СОЕДИНЕНИЕ БРС-2" |
Параметры |
Величина |
Внутренний
диаметр, мм |
55 |
Максимальное
рабочее давление, МПа |
70 |
Масса
не более, кг |
6 |
|
|
|
ТРОЙНИКИ |
|
|
|
|
ТРОЙНИКИ |
Название |
Рабочее
давление, МПа |
Габаритные
размеры, мм |
Присоединительные
резьбы |
Масса |
Тройник
2" |
70 |
190х535х255 |
Cn
Tr100х12,7 |
13 |
Тройник
3 " |
70 |
240х535х355 |
Cn
Tr136,525х7,257 |
35 |
Тройник
3 " |
70 |
240х535х355 |
Tr150х8 |
35 |
|
|
|
|
ПЕРЕХОДНИКИ |
|
|
|
ПЕРЕХОДНИКИ |
Название |
Рабочее
давление, МПа |
Габаритные
размеры, мм |
Присоединительные
резьбы |
Масса |
Переходник
2" (резьба-резьба) |
70 |
125х360 |
Cn
Tr100х12,7 |
12 |
Переходник
2" (гайка-гайка) |
70 |
190х400 |
Cn
Tr100х12,7 |
15 |
Переходник
3" (резьба-резьба) |
70 |
136,6х450
|
Cn
Tr136,525х7,257 |
15 |
Переходник
3" (резьба-резьба) |
|
150х450 |
Tr150х8 |
15 |
Переходник
3" (гайка-гайка) |
70 |
240х500 |
Cn
Tr136,525х7,257 |
25 |
Переходник
3" (гайка-гайка) |
70 |
240х500 |
Tr150х8 |
25 |
Переходник
3" (гайка-резьба) |
70 |
240х475 |
Cn
Tr136,525х7,257 |
20 |
Переходник
3" (гайка-резьба) |
70 |
240х475 |
Tr150х8 |
20 |
Переходник
2"-4" (резьба-гайка) |
2,5 |
230х175 |
Cn
Tr100х12,7- Cn 160х20 |
7 |
Переходник
2"-3" (резьба-гайка) |
70 |
240х235 |
Cn
Tr100х12,7-Резьба муфт НКТ89 ГОСТ633-80 |
14 |
Переходник
2"-4" (резьба-резьба) |
2,5 |
160х140 |
Cn
Tr100х12,7- Cn 160х20 |
7 |
Переходник
2" (резьба-резьба НТК) |
70 |
125x330 |
Cn
Tr100х12,7-Резьба муфт НКТ60ГОСТ633-80 |
10 |
Переходник
2" (резьба-резьба НТК) |
70 |
190x350 |
Cn
Tr100х12,7-Резьба муфт НКТ60 ГОСТ633-80 |
12 |
Примечание:
По желанию заказчика данные изделия выполняются в различных исполнениях под определенные
условия (давление, проходное сечение, рабочие среды). |
|
|
|
|
|
|
